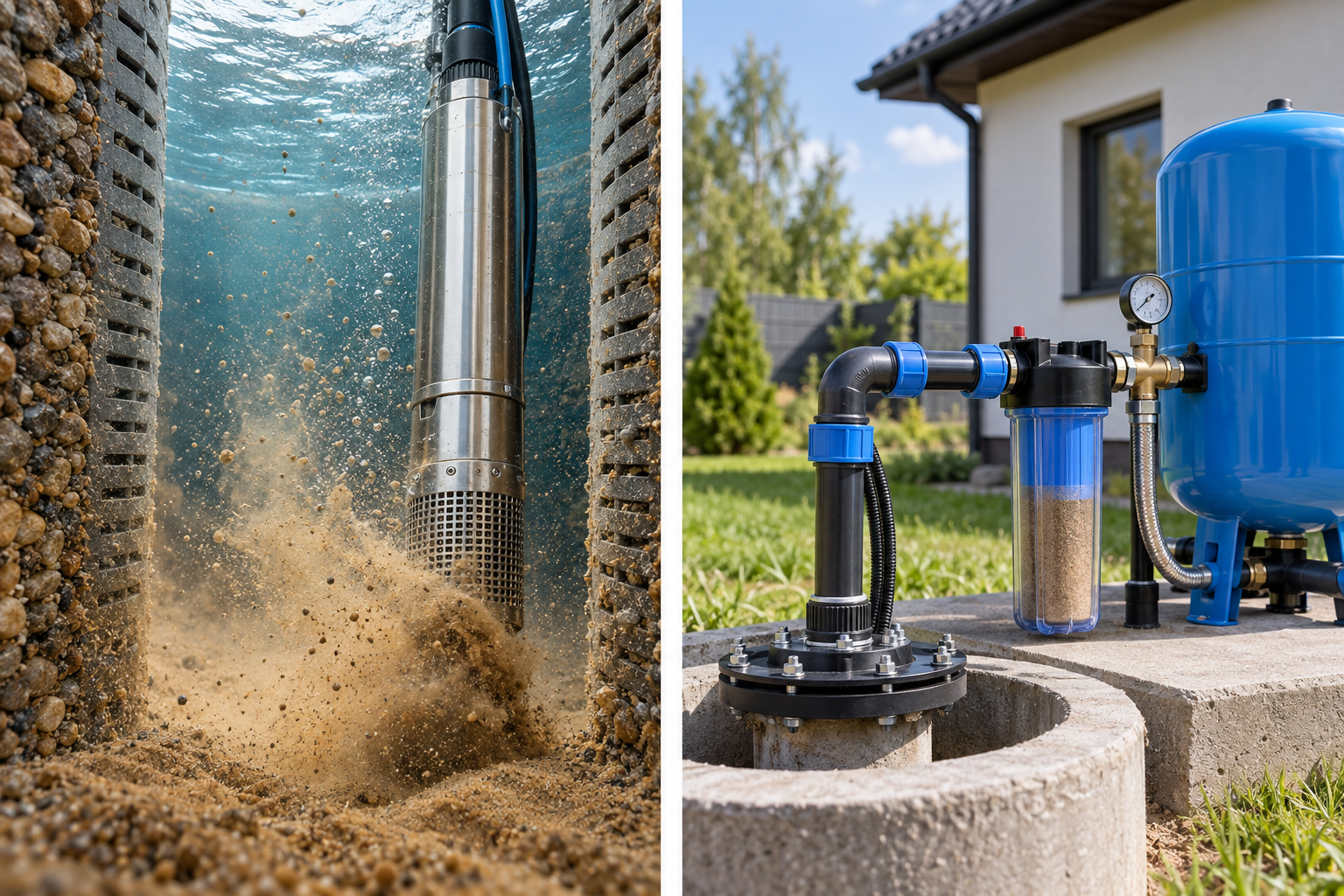

Чому глибинний насос гонить пісок: технічний аналіз від помилок монтажу до абразивного зносу

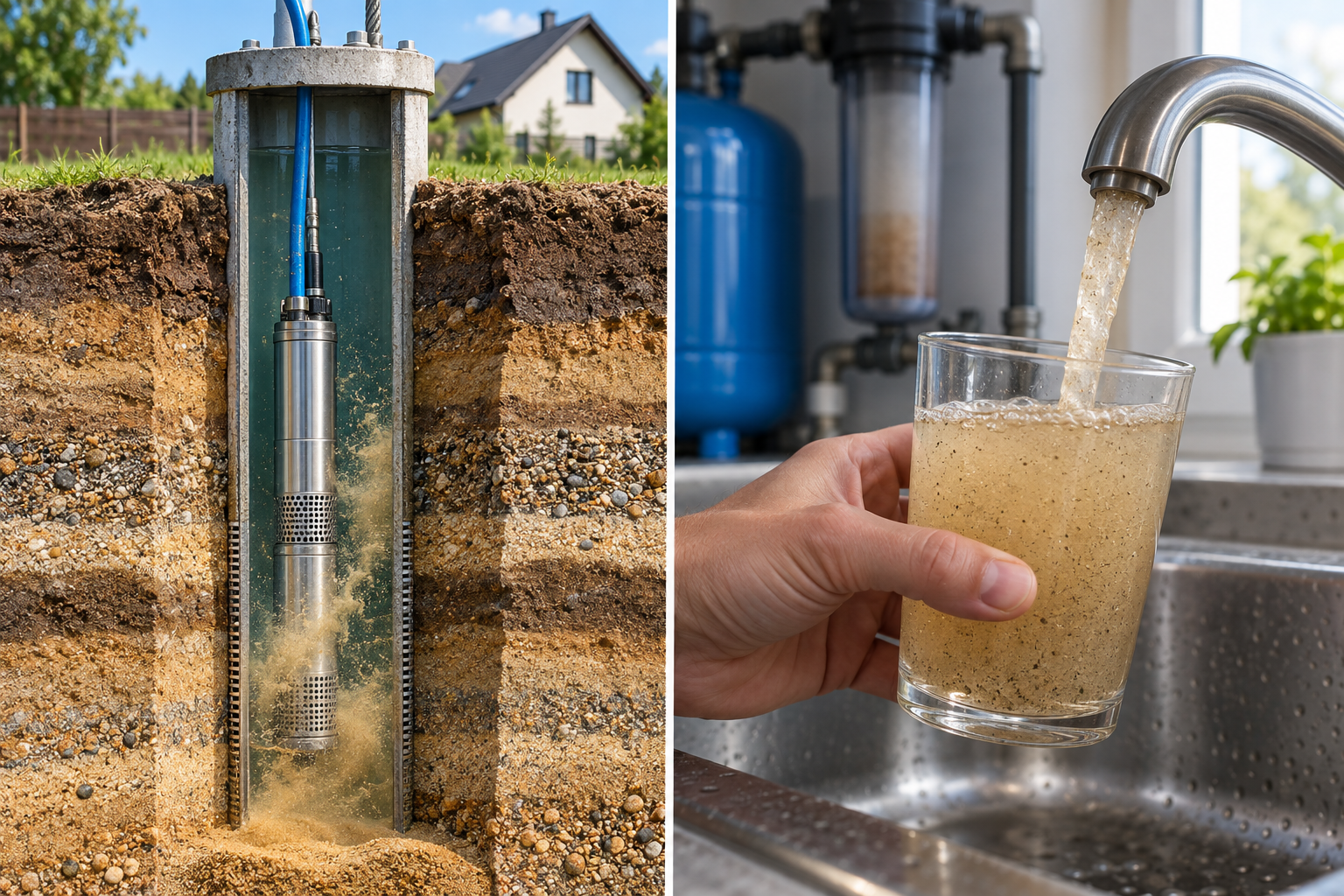

Механічні домішки у воді зі свердловини свідчать про порушення гідродинамічної рівноваги. Каламутна вода з крана означає, що абразив вже проходить крізь гідравліку, сточуючи робочі колеса і забиваючи фільтри. Варто розуміти, як глибинні насоси для води взаємодіють з водоносним горизонтом і чому навіть надійний занурювальний агрегат може зруйнувати свердловину.

Анатомія свердловини: де виникає прорив механічних часток

Кожна глибинна свердловина має зону водозабору з перфорованою трубою або сітчастим фільтром – бар’єр пропускає воду, але затримує породу. Прорив піску йде через одну з трьох причин: механічне пошкодження сітки при обсадці, розгерметизацію різьбових з’єднань через корозію після 10-15 років експлуатації, або поступову кольматацію фільтрової зони солями жорсткості. Без гравійної обсипки фракцією 2-5 мм при бурінні природний фільтрувальний контур не формується, і весь гідроудар припадає прямо на сітку.

Технічні помилки монтажу глибинного насоса

Найпоширеніша помилка монтажних бригад – опускання агрегата надто близько до вибою свердловини: за нормами ДБН двигун має розташовуватися мінімум на 1-1.5 м вище кромки фільтра, інакше потужне всмоктування створює локальну турбулентність і розмиває породу, утворюючи каверни навколо колони. Вібраційні моделі у піщаних свердловинах ще небезпечніші – їхні високочастотні коливання (до 100 Гц) розпушують щільний ґрунт навколо фільтра, і зворотний клапан швидко забивається брудом, втрачаючи герметичність.

Порівняльна таблиця: стійкість типів насосів до вмісту піску

Інженерний розрахунок продуктивності глибинного насоса

Продуктивність насоса не повинна перевищувати дебіт джерела, інакше утворюється депресійна лійка, і агрегат почне піднімати донний осад. Формула: Q_насоса ≤ 0.8 × D_свердловини.

Приклад: дебіт свердловини 3.0 м³/год, напір із запасом – 80 м. Максимальна продуктивність: Q = 0.8 × 3.0 = 2.4 м³/год. Двигун на 4.0 м³/год зірве потік – оптимальний глибинний насос на 0.75-1.1 кВт видасть потрібні 2.0 м³/год. Влітку рівень падає на 3-5 м, і техніка впритул до дебіту почне захоплювати повітря, викликаючи кавітацію.

Абразивний знос робочого колеса та дифузора

У глибинній свердловині кварцовий пісок діє в гідравліці як промисловий наждак. У сучасних агрегатах технологія “плаваючих коліс” (робоче колесо з технополімеру, збільшений осьовий люфт) дозволяє великим піщинкам проходити наскрізь без заклинювання механізму, але абразивний знос все одно неминучий: тертя збільшує зазор між дифузором і колесом із заводських 0.2 мм до 1.5-2.0 мм, виникає ефект внутрішнього перетікання – вода обертається в камері, не створюючи корисного тиску, і напір агрегата падає вдвічі. Страждає й електродвигун: коли пісок засипає статорну частину, тепловіддача погіршується, обмотки перегріваються і спрацьовує термозахист.

Методи усунення проблеми

• Коригування глибини – підняття агрегата на 1.5-2 м вище динамічного рівня виводить його із зони активного завихрення осаду.
• Дроселювання потоку – балансувальний вентиль на напірній магістралі біля оголовка штучно знижує продуктивність і швидкість всмоктування у вибої.
• Монтаж інвертора – частотний перетворювач для глибинного насоса замінює жорстке реле тиску і дає плавний пуск без гідроударів, які піднімають мул з дна.
• Каскадна фільтрація – гідроциклон перед автоматикою і гідроакумулятором відсікає до 95% твердих часток, захищаючи мембрану бака.

Висновок

Заміна “з’їденої” піском гідравліки завжди обходиться дорожче за грамотний інженерний підбір техніки. Коли на об’єкті в Київській області через встановлення завеликого шнекового агрегата забилася 50-метрова глибинна свердловина, власнику довелося викликати спецтехніку для ерліфтного промивання, що коштувало половину ціни самої свердловини. Уникнути цього просто: робочі параметри техніки повинні суворо збігатися з дебітом, а конструкція – відповідати якості води. Зносостійкі глибинні насоси представлені в асортименті ToolMax – перевіреного постачальника насосного обладнання.
